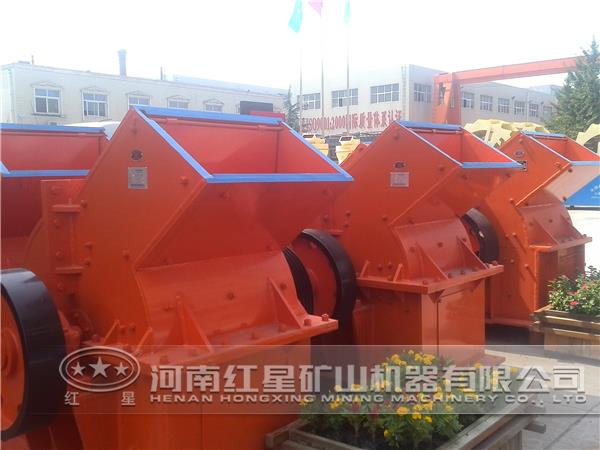

錘式破碎機的基本結構是經過精心設計和計算的，下面我們就具體介紹一下這些結構的具體計算方式與參數。

1. 轉子的直徑和長度

（1） 轉子的直徑是根據所要破碎的物料直徑大小決定的。通常轉子的直徑與給礦塊的尺寸之比為4～8，大型破碎機則近似取為2。而中型破碎機轉子的直徑與給礦塊尺寸之比取7，通常情況下，加工物料粒度≤120毫米。

（2） 轉子的長度取決于機器的生產能力。通常情況下，轉子的直徑與長度的比值是在0.7～1.5之間，當?shù)V石物的抗沖擊力較強時，應該選取較大的比值。當錘式破碎機加工中等硬度的物料時，比如石灰石、煤或者石膏等礦石，所取比值為1.1。

2.錘式破碎機的基本結構尺寸確定

（1） 給礦口的寬度和長度：生產中常用的中型錘式破碎機的給礦口寬度B 3dmax ，dmax表示 礦塊的尺寸。B 3dmax=4×120=480mm，取B=500mm,而給料口的長度與轉子的長度相同，故取給料口長度L1=900mm。

（2）排礦口尺寸：按照磨料粒度的尺寸，可確定錘式破碎機的排礦口的蓖條間隙尺寸的大小。

（3） 給礦方式與給礦導板的仰角確定，錘式破碎機要求給礦塊有一定的垂直下落速度，所以給礦口設置在機架上方保持一定的角度。
