某水電站混凝土骨料為天然砂礫料，砂石工藝流程設計為三段閉路破碎，加工系統由粗碎車間、第一篩分車間、中細碎車間、第二篩分車間、超細碎車間、成品堆場及供配電、給排水設施等部分組成。

1、粗碎車間。

設計處理能力550t/h，配置PE400×600型鄂式破碎機1臺。砂礫石經粗破設備破碎成半成品料由給料機給料，經帶式輸送機運往第一篩分車間。

2、第一篩分車間。

設計處理能力1000t/h，配置2YK2460型振動篩2臺。半成品料經帶式輸送機運至第一篩分車間，篩分分級成為＞80、40～80mm及＜40mm三級骨料。其中，部分40～80mm成品骨料經帶式輸送機運往成品堆場堆存；＞80mm骨料及部分40～80mm骨料經帶式輸送機運往中細碎車間破碎；＜40mm骨料經帶式輸送機運往第二篩分車間。

3、中細碎車間。

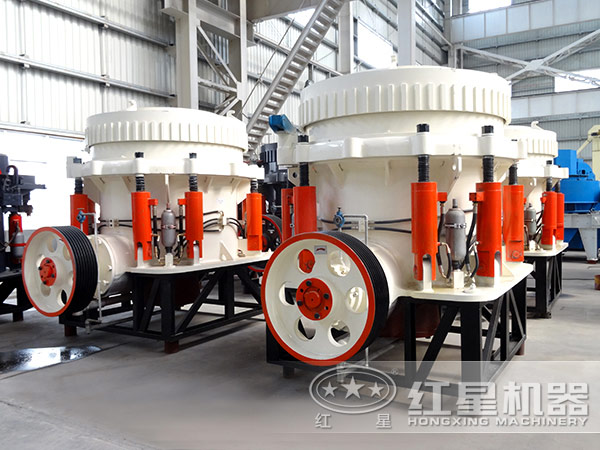

設計處理能力440t/h，配置PYB1750型圓錐破碎機2臺。＞80mm骨料及部分40～80mm骨料經帶式輸送機運來，進入破碎機，破碎后的骨料返回第一篩分車間，形成閉路循環。

4、第二篩分車間。

設計處理能力1300t/h，配置3YA2460型振動篩4臺。＜40mm骨料經帶式輸送機由第一篩分車間運來，篩分分級成為20～40、5～20mm及＜5mm三級骨料。其中，部分20～40、5～20mm成品骨料經帶式輸送機運往成品堆場堆存；部分20～40、5～20mm經帶式輸送機運往超細碎車間破碎；＜5mm的成品砂經帶式輸送機運往成品堆場堆存。

5、超細碎車間。

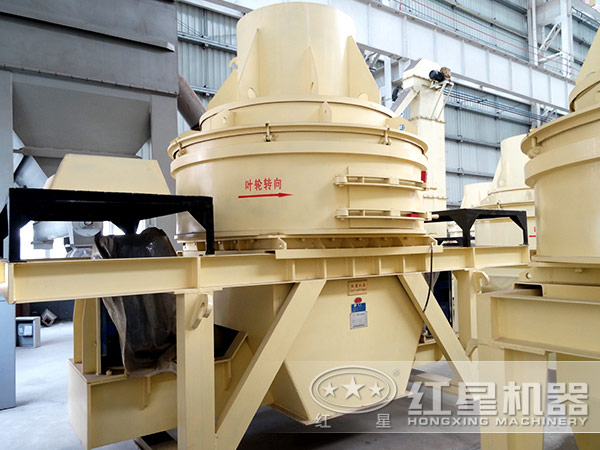

設計處理能力250t/h，配置立軸沖擊式破碎機2臺。級配平衡后，部分5～20、20～40mm骨料經帶式輸送機從第二篩分車間運來，進入立軸沖擊式破碎機破碎，破碎后的骨料返回第二篩分車間，形成閉路循環。

6、成品堆場。

配置GZG100-150型電機振動給料機30臺，氣動弧門20個。堆場分設5個料堆，即40～80、20～40、5～20mm骨科各1個料堆，＜5mm骨料2個料堆。加工好的成品骨料通過帶式輸送機運往混凝土生產系統。.

經實踐，該砂石加工系統，不但能確保成品砂石骨料的供應，還同時滿足混凝土生產需求，且生產出的骨料各項技術指標均符合規范要求，為水電站的施工質量提供了 。更多加工系統咨詢電話：0371-67772626。
