簡擺顎式破碎機簡介

紅星礦山機械生產的簡擺鄂式破碎機結構緊湊簡單，偏心軸等傳動件受力較小，耐磨是、壽命長，破碎比大，處理量大，常被用在選礦，磨粉，砂石骨料生產等行業。

點擊咨詢價格

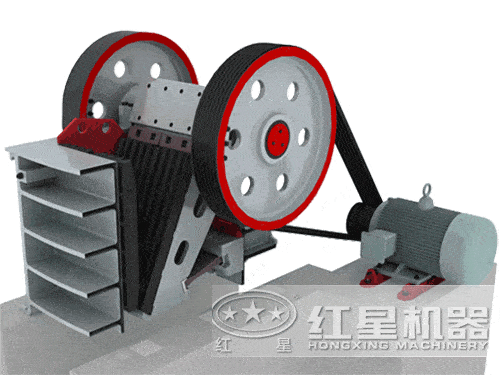

簡擺顎式破碎機的傳動方式

該機械是以電動機為動力，通過電動機皮帶輪，由三角皮帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，該運動是破碎進入破碎腔物料的的主要作用力，破碎后的成品物料經過機器下部的物料排出口排出。定顎、動顎上都有襯板，襯板上有齒牙，有輔助破碎款式物料的作用。襯板的主要作用是防止定顎、動顎受到磨損。軸承支撐心軸的兩端，并安裝連桿。連桿的連桿頭與桿身分開制造，電動機通過V帶帶動帶輪及偏心軸。在連桿下方的凹槽中，裝有推力板支座，前推力板及后推力板分別支承于支座上。偏心軸除在顎式破碎機一端安有帶輪外，在另一端安裝飛輪。

該設備設計在后推力板與后支座之間安裝一組墊板，用來調整排料口寬度，控制出料粒度的大小。增加墊板厚度，使推力板和動顎向左方推移，顎式破碎機排料口減小。反之，減少墊板厚度，顎式破碎機排料口將增大。

簡擺顎式破碎機工作原理

該機的動鄂懸掛在心軸上，可作左右擺動，當偏心軸旋轉時，帶動連桿和兩塊推力板做上下往復運動。以此推動動鄂做左右往復運動，實現破碎和卸料的生產過程。該系列的破碎機采用曲柄雙連桿機構，主要是動鄂上受到很大的破碎反力，而其偏心軸和連桿卻受力不大，擅長破碎硬度較高的礦石物料，所以工業上使用的此類破碎機為大型機和中型機，以便提高工作效率。改破碎機工作時主要特點是，動鄂上每點的運動軌跡都以心軸為中心的作圓弧運動，計算式圓弧半徑等于該點至軸心的距離，上端圓弧小，下端圓弧大，破碎效率較低，其破碎比i一般為3-6.由于運動軌跡簡單，因此得名：簡單擺動鄂式破碎機。

簡擺顎式破碎機具有質量及性能可靠、價格實惠等優勢，深受礦石加工廠的青睞與歡迎，目前該設備已經遠銷國外多個國家，在破碎機市場中占據了非常大的份額，歡迎對這款設備有需要的用戶蒞臨我公司考察選購。
